本方案設計范圍包括污水處理站界區內污水治理工藝設計、設備及安裝工程、電氣工程。 污水水源進口從總污水管進入污水處理站開始計算，至污水處理站排水口，動力線從污水處理站配電柜進線開始。

建筑、結構、給排水、供暖及照明等由業主交由有資質單位設計及施工。

1、設計水質水量

e 設計水量

本項目主要對原有前處理廢水進行處理，設計處理量為20m³/h。

e  設計原水、出水水質

原水水質：根據甲方提供的環評資料及我公司相關工程經驗，擬定該污水原水水質（污染最為嚴重的因子）指標見表2.1：

表2.1  污水原水水質表

出水達到滿足本企業對應工段回用水質的要求。

2、項目水質分析

本項目處理原水是前處理廢水，主要污染物有少量COD、表面活性劑、石油類、金屬離子、PH和SS等，處理后達到車間回用水水質要求。

2.1 污染物的去除方法

通過以上分析可知，水中污染物質可分為三類：第一類是SS；第二類是有機污染物，包含油類和表面活性劑；第三類為無機污染物，包含金屬離子和酸根離子。

2.1.1 懸浮物的去除

SS的去除方法主要有重力沉淀法、混凝沉淀法、氣浮法、離心分離法、過濾法等。

結合水中其他污染物質的去除方法，本方案電泳廢水擬采用電泳水處理設備進行預處理，其余污水擬采用混凝沉淀+氣浮預處理，然后經混合后過濾的工藝。當工藝參數選擇適當和單體設計優化時，完全能夠使到出水SS 指標達到回用要求。

3.2.2 有機污染物的去除

有機物的去除方法主要有生化法和物化法，本方案中有機物主要為石油類和表面活性劑，生化性較差，且石油類和表面活性劑大部分可通過物理化學方法去除。

結合水中其他污染物質的去除方法，本方案擬采用混凝沉淀+氣浮+過濾組合的工藝。當工藝參數選擇適當和單體設計優化時，完全能夠使到出水BOD指標達到回用要求。

3.2.3 無機污染物的去除

無機污染物按照微生物的需要可分為對微生物有用的N、P等營養物質和對微生物有害的重金屬離子及鹽類等物質，對微生物有用的物質可通過生化處理去除，也可通過物理化學方法去除；對微生物有害的物質只能通過物理化學方法去除。

結合水中其他污染物質的去除方法，本方案擬采用混凝沉淀+氣浮+過濾+反滲透組合的工藝。當工藝參數選擇適當和單體設計優化時，完全能夠使到出水無機污染物指標達到回用要求。

3 工藝流程框圖

綜上所述，本方案前處理廢水擬采用混凝沉淀+氣浮+過濾為主體的處理工藝，該工藝具有效果穩定、操作方便、運行靈活等優點。其工藝流程簡圖如下所示：

5.1 污水處理工藝流程圖

4 工藝說明

4.1 工藝總說明

電泳廢水自流進入電泳廢水調節池，調節PH后泵入電泳廢水分離機，經加電泳藥劑和輔助劑處理后與前處理廢水混合進入綜合調節池，調節PH后泵入混凝反應池，經投加破乳劑、PAC和PAM形成絮體后進入斜管沉淀池進行泥水分離，上清液自流進入氣浮機，經氣浮處理后進入中間水池1，經綜合后泵入石英砂過濾器和活性炭過濾器，經過濾后的水流入中間水池2，然后泵入精密過濾器后經反滲透處理后進入清水池，回用于生產和工藝。反滲透產生的濃縮經濃水池收集后排放

4.2 各處理單元作用說明

① 調節池

調節水量、均衡水質，調節PH。

② 電泳廢水處理設備

    通過投加電泳水處理藥劑將漆類物質與水進行分離，并通過氣浮的方法進行去除。

③ 綜合調節池

經預處理后的電泳廢水和前處理廢水在此進行混合，均衡水質

④ 混凝沉淀設備

包含混合反應池、斜管沉淀池和清水手機系統。通過投加破乳劑使水中乳化油破乳，投加混凝劑PAC和PAM使水中SS、膠體等物質形成絮體，并在后續斜管中沉淀進行固液分離。

⑤ 氣浮機

混凝沉淀池出水自流入氣浮機，經氣浮進一步去除水中油類、SS和膠體物質。

⑥ 中間水池1

暫存預處理后出水，提供過濾需要的水頭。

⑦ 機械過濾器

通過石英砂和活性炭濾料的截留和吸附作用進一步去除水中SS、COD、石油類等污染物質。

⑧ 中間水池

暫存過濾后出水，同時提供過濾反沖洗的原水。

⑨ 反滲透系統（利用原有）

通過精密過濾和反滲透進一步去除水中污染物質。

⑩ 清水池

暫存反滲透后處理水，回用于生產及工藝。

⑾ 濃水池

暫存反滲透產生的濃水，然后排放。

4.3電氣系統及自動控制系統

污水處理站控制可實現自控和手動兩種控制，在自動化控制狀態下，各個工藝運行根據自動控制程序和檢測分析的運行數據自動進行各電氣設備的啟動和關閉，調整有關電機的運行頻率，實行設備間操作互鎖。在手動情況下，所有設備均在現場或控制操作臺上手動執行。

詳細控制原理：

u 水泵控制：設置液位保護裝置，根據液位高低給水泵起/停信號，高液位運轉，低液位停止。提升泵與相關工藝流程聯動。

u 加藥泵控制：中和加藥泵由PH計控制，其余加藥泵與提升泵聯動。

5. 處理單元與附屬設備

5.1 設備選擇原則

設備的選用直接影響著污水處理站的造價、運行成本、維護頻次和使用壽命，是決定污水處理廠建設成敗的關鍵因素之一。從向院方提供最佳性價比的產品、維護院方長期利益的角度出發，本設計在選擇設備時遵循如下原則：

1) 關鍵工藝路徑上全部選用質量確信可靠的產品。國內制造水平滿足要求的，可以選用國內品牌設備或國際著名品牌的合資供應商；國內制造水平?jīng)]有把握的，則選用進口設備。

2) 考慮到今后維護的方便，國產設備盡量選用就近地區的產品，尤其是不便于運輸?shù)拇笮蜋C械設備。

3) 設備的整體檔次和自動化水平應符合現代化生活的標準和要求，盡量減少工人的勞動強度，改善工人的勞動環境。

4) 對于可能造成人身傷害的化學藥劑系統，尤其是儲罐和輸送管路，務必選用絕對安全的材質和制造商。

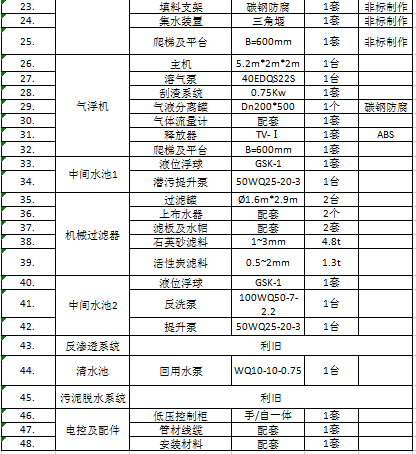

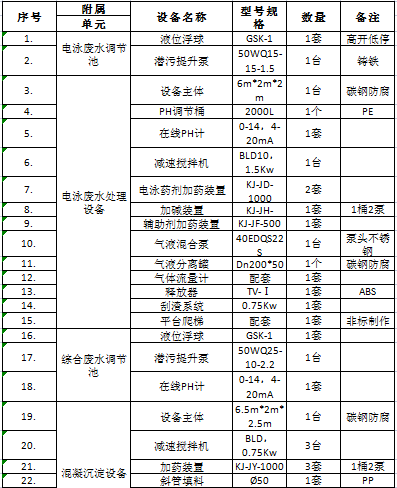

5.2 設備明細
