陶瓷真空過濾機為什么最省錢？（帶圖）

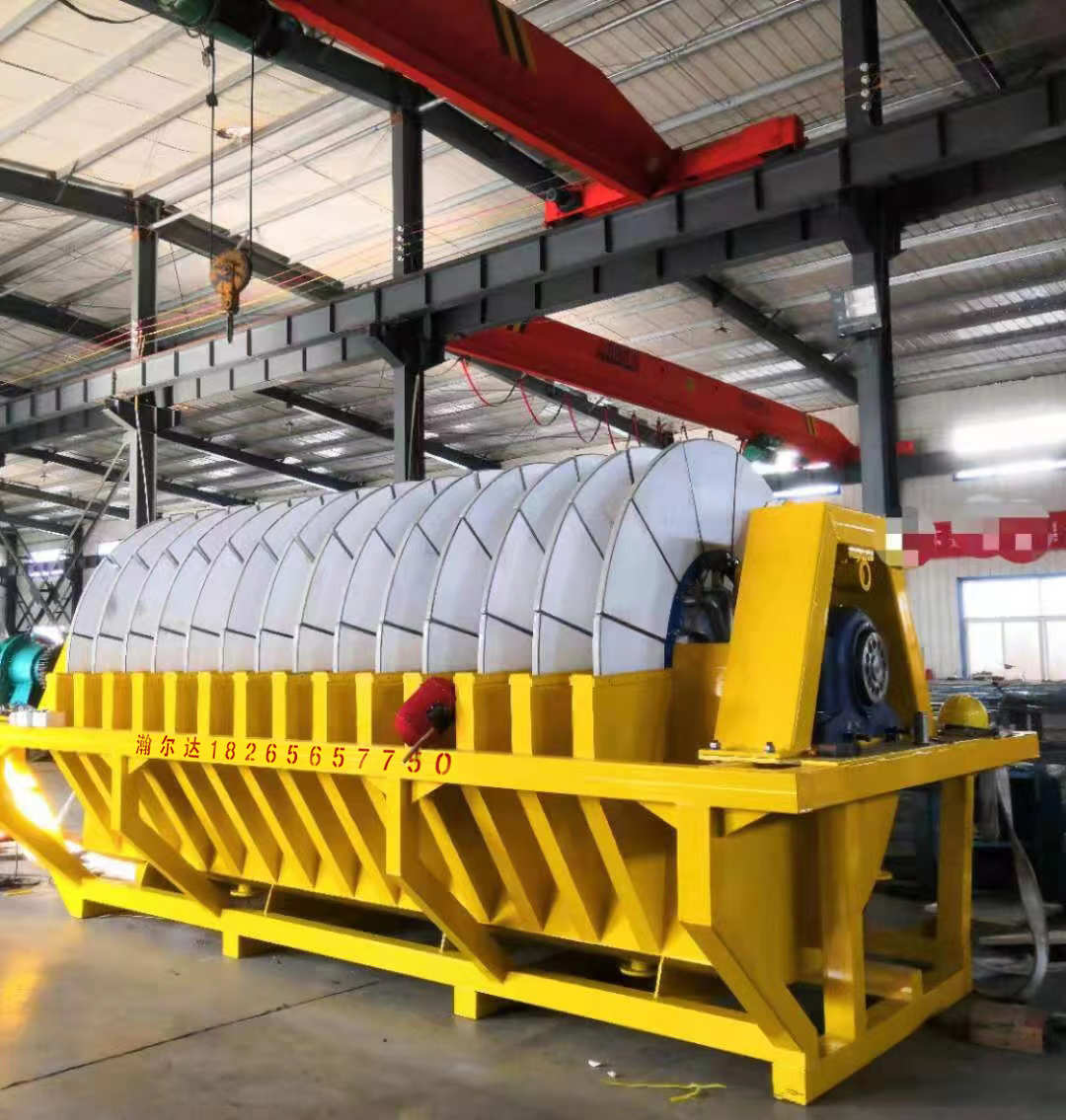

 本月初我公司生產的兩臺60平陶瓷真空過濾機正式發貨到福建，為當?shù)厥募庸?/span>助力，說起陶瓷為什么省錢只要表現在兩點：

 首先它于常規固液分離設備不同，在泥水混合階段它不需要加藥。跟其他的固液分離機如疊螺脫水機、帶式壓濾機、板框壓濾機等打不相同，這樣就省掉了大量的藥劑費用。

其次，陶瓷真空過濾機耗能很低，是因為它采用精度極高的納米技術，有較強的密封系統，不會將能耗進行浪費。同樣是真空負壓的真空帶式過濾機的能耗就是陶瓷的3倍還多。大大的節省了運行能耗。接下來我們詳細了解下陶瓷真空過濾機的相關連理和事項吧！

山東瀚爾達環?？萍?/span>有限公司研制開發的HDTC 系列陶瓷過濾機系列產品是集機電、微孔濾板、自動化控制、超聲波清洗等高新技術于一體的新產品，作為一種過濾設備的新型替代產品，它的誕生是固液分離領域的一場革命。眾所周知，傳統的真空過濾機能源消耗大，運行成本高，濾餅水分高，工作效率低，自動化程度低，故障率高，維護工作量大，濾布消耗大。HDTC 系列陶瓷過濾機改變了傳統的過濾方式，設計獨特，結構緊湊，指標先進，性能十分優越，經濟效益、社會效益顯著，可廣泛應用于有色、冶金、化工、醫藥、食品、環保、火力發電廠、煤炭處理、石材污泥脫水、污水處理等行業。

一、工作原理

1、開始工作時，浸沒在料漿槽的濾板在真空作用下，在濾板表面形成一層 較厚的顆粒堆積層，濾液通過濾板過濾至分配頭到達真空桶。

2、在干燥區，濾餅在真空作用下繼續脫水，直至達到生產要求。

3、濾餅干燥后，在卸料區被刮刀刮下，直接自溜至精砂池或通過皮帶輸送至所需的地方。

4、卸料后的濾板最后進入反沖洗區，由過濾后的水通過分配頭進入濾板， 反清洗濾板，堵塞在微孔上的顆粒被反沖洗下，至此完成轉動一圈的過濾操 作循環。

5、超聲清洗，過濾介質經過一定時間的循環工作，一般為 8 至 12 小時， 這時為保證濾板微孔通暢，用超聲清洗和化學清洗配合，一般為 45 分鐘至 60 分鐘，使一些未能被反沖洗掉的附著在濾板上的固態物完全地脫離過濾介質，以保證再次開機后較高的生產效率。

二、技術參數

HDTC 系列過濾機主要技術參數（僅供參考）

三、主要結構

1、轉子（輥筒）

轉子通過聯軸器與主軸減速機相聯，由不銹鋼焊接卷成圓筒，兩端通過軸頭支撐在滾珠軸承上，軸一頭與分配頭相聯，滾筒法蘭上安裝濾板，工作時， 濾液通過真空進入過濾板至分配頭，反沖洗時，水通過分配頭至濾板，軸另一頭與減速機相聯，在電機帶動下轉子轉動。

2、分配頭

分配頭是有一個不動的靜止盤與一個隨轉子轉動的動盤所構成，可以適當調節、調整干燥區，真空區等，并通過調節螺栓，調整壓緊力。

3、攪拌器

攪拌采用機械攪拌方式，根據實際工作條件決定。工作時，起到攪拌、混合料漿、防止沉淀等作用。

4、刮刀

刮刀由陶瓷及不銹鋼材料結合組成，起卸料作用，通過螺栓可調整刮刀與陶瓷板間隙，正常設備間隙調整 0.5-1mm

5、料漿槽

料漿槽由不銹鋼卷彎焊接成型，內設溢流孔，主要起吸漿脫水時貯存料漿作用。

6、主軸減速機

主軸減速機通過聯軸器與轉子相聯，一般采用 90#工業齒輪油或 40#機油。加油時可旋開機座上部的通氣帽即可加油，放油時旋開機座下部放油塞即可放出污油，減速機出廠時內部無潤滑油，第一次加油運轉 100 小時即應更換新油，并將內部污油沖洗干凈，以后連續工作四個月更換一次。

7、真空泵

真空泵采用單級液真空泵，不需單獨加潤滑油，工作時必須保持提供冷卻 水，真空泵旋轉方向為順時針（從電動機方向看）。

8、過濾器

過濾器由折疊深式濾芯及外殼組成，濾材為增強尼龍微孔濾膜，過濾時若壓差大于 0.1MPa 或流量明顯下降，則表示過濾器已堵塞，應及時更換濾芯，更換濾芯時，應握住 O 型圈一端操作，另一端由四孔不銹鋼固定圓板及螺桿拉緊，以免扭壞濾芯，避免碰撞引起損壞，濾芯上切忌占上油污等贓物。

9、超聲設備

超聲設備由開關電源、超聲發聲器構成。10、水路系統

水路系統由減壓閥、過濾器、緩沖器、安全閥、不銹管等構成，對每一循環的濾板進行由內向外沖洗。

11、氣路系統

氣路系統包括真空系統和氣閥系統。真空系統由真空泵、濾泵排水裝置或自動排液裝置，以及管道構成，起過濾、排液和干燥作用。氣閥系統由閥門、電磁閥構成，起控制各自動閥門作用。

12、電氣系統

①強電系統

強電系統由開關接觸器、熱繼電器、斷路器、變頻器等構成，用于電機等設備驅動。

②弱電系統

弱電系統由可編程控制器或計算機，以及數據采集接口等構成，通過連續采集過濾機的工作狀態，控制設備正常運轉。

五、報警原因及排除

六、整機開車

1、開車前檢查設備個零部件及安裝基礎是否松動，檢查減速機、傳動機構是否需加潤滑液或潤滑脂，真空泵及水泵均不得反轉。

2、單機試車

①輥筒空轉啟動，調整轉速，檢查是否有雜音。

②檢查攪拌器是否能夠攪拌。

③真空泵空轉，檢查真空度，檢查是否有雜音。

④啟動閥逐個啟動，檢查個啟動閥是否到位。

⑤槽體放水至浸沒超聲換能器，啟動超聲，檢查個超聲電源是否發熱或有異音。⑥啟動加酸泵，調整酸液，濃度一般為 1%，具體由現場試驗確定，再按試驗確定的時間進行清洗。

3、整機開車準備工作

①開啟儲氣罐（空壓機）達到 0.5-0.8MPa 左右。

②打開自來水，檢查壓力 0.3-0.4MPa。

③調整個氣壓減壓閥，供氣壓力偽 0.4-0.5MPa。

④真空泵水封液打開，有少量水流出。

⑤緩沖器壓力調整 0.08-0.12MPa。

⑥刮刀間隙為 0.5mm-1mm。

⑦檢查各傳動部件是否有異音。

⑧檢查真空泵，真空度在-0.09MPa。

4. 電氣柜面板布置見附錄。指示燈功能說明

自動開車燈：燈亮指示設備處于自動開車狀態。自動清洗燈：燈亮指示設備處于自動清洗狀態。電燈：燈亮指示控制柜已送電。

按鈕、旋鈕功能說明`

自動開車時，按一次此按鈕。

停車時，按一次此按鈕。停車需要一個過程，在約需要兩分鐘，

其標志為，輥筒停止轉動，此時，機器停車完畢。

自動清洗自動清洗時，按一次此按鈕。操作此按鈕時。停止清洗停止清洗時，按一次此按鈕。

自動配酸自動起動配酸時，按一次此按鈕。配酸到位時，機器將自動停止配酸，無需人為操作。

過濾機需要暫停時，將此旋鈕旋至暫停位置

送電當需要送電時，按此按鈕后，電源燈即刻就亮。停電在需要停電時，按此按鈕后，電源燈滅。

5、現場操作

A、開車：首先檢查系統供氣、供水、供料是否正常，協調好前后工序有關事項，做好開車前的一系列準備。減壓閥放在較大減壓位置。按動電氣柜上的送電按鈕，然后按動一次自動開車按鈕,設備根據設計程序指令，分別啟動主軸、進料閥（泵）、循環泵、吸氣閥、吸水閥、真空泵及一些相關的執 行機構，進行過濾工作。工作中反沖洗水壓力應在 0.08-0.12MPa 之間， 不得超過 0.15MPa。真空度一般在-0.09 至-0.098MPa 之間，料位及液位由

PLC 可編程控制器控制，完成進料、排水控制及自動在線檢測功能。

B、停車：如果需要停車，只需再按動一次自動停車按鈕即可。

C、清洗：在連續開車后，需要對陶瓷板進行徹底的清洗，防止陶瓷板微 孔堵塞現象發生。需要清洗時，只需按動一次         按鈕，程序自動完成 聯合清洗功能，當陶瓷過濾板清洗干凈后，需要停止清洗時，只需再按動一 次停止清洗按鈕，自動清洗工作自動結束。

D、配酸：陶瓷過濾機在連續工作一段時間后需要進行清洗，在清洗過程中需要一定濃度的硝酸，配酸過程實際上是把 90%以上濃度的硝酸加到設備

配帶的酸桶內，提供給清洗時使用。酸的多少可根據酸桶側邊的液位計觀察； 注：在配酸過程中，應嚴格執行有關化學藥品的使用管理規定。

手動控制：由于上位機采用了觸摸屏控制，因此，操作面板上減少了手 動控制的旋鈕，需要對各個泵、閥進行單獨操作時，只需在觸摸屏主頁界面 中點擊“手操”，觸摸屏將自動進入手操界面，此時，可以對各個泵、閥進行 單獨操作（自動開車或清洗或配酸時不推薦使用這項操作）。

七、整機開車準備事項

①水過濾器前后壓力差不大于 0.1MPa，后壓力不小于 0.15MPa，若發現問題，應及時更換沖洗濾芯。

②反沖洗水壓力為 0.08-0.12MPa，不得超過 0.12MPa。

③緩沖器壓力與反沖洗壓力相同。

④氣壓在 0.4-0.7MPa。

⑤真空度在-0.09 至 0.098MPa，隨海拔增高而降低。

⑥清洗前必須穿戴勞保用品、防護服裝和面具，酸泵（計量泵）必須用50%至 68%硝酸供液，溫度應保持常溫。槽體必須干凈、清洗并放水至超聲裝置之上。（超聲裝置浸入水面）

⑦維修時應輕拿輕放，不得敲打過濾板、刮刀及儀表等設備。

⑧出現過濾板損壞或其他緊急情況時，應將暫停鈕擺放在暫停位置或者直 接切斷電源，當故障處理完畢后，應將暫停復位。

⑨冬季停車時，應放掉管路系統里的所有積水，抽干濾板內水分，以防凍壞管道、濾板及其它附件。
